Lautsprecherboxen Future 1
Servicetip: Akustische Anpassung an dem Betrieb in kleineren Räumen ( unter 40 qm )
Anleitung mit Fotos
- 4 Terminalschrauben entfernen. Die Lautsprecherdrähte sind straff gespannt. Um das Terminal zu lockern die linke Seite in Wippbewegungen nach aussen bewegen. Die Hochtonkabel lassen sich so etwas aus dem Mitteltongehäuse ziehen und man kann das Terminal schräg zugänglich machen.
- Mit einem abgewinkelten Stahlstift oder einem Imbus-Schlüssel durch das Loch der roten LS-Schraubklemmen. Beide in Pfeilrichtung etwas lockern.

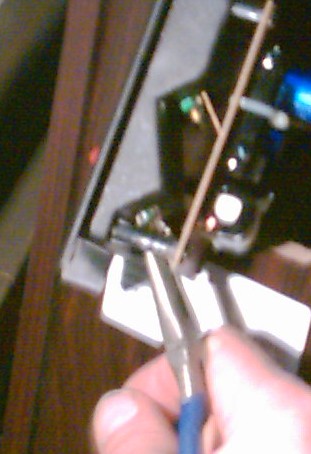

- Eine Spitzzange reicht um die Muttern der Schraubklemmen gegen Mitdrehen zu sichern.

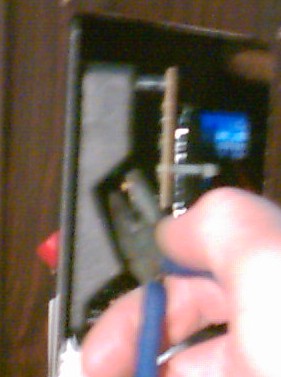

- Bei der oberen Mutter kann man von der Seite mitsamt Lötfahne zufassen. Jetzt die goldene Brücke entfernen. ( Auf der Platine bleibt diese Verbindung auch weiterin bestehen). Nun die Muttern wieder anziehen und die obere rote Schraubklemmen-Lötfahne von der Platine ablöten und ca 8 mm wegbiegen.
- Den neuen Bipolar- Kondensator durch das Loch der Schraubklemmen-Lötrfahne stecken und verlöten.

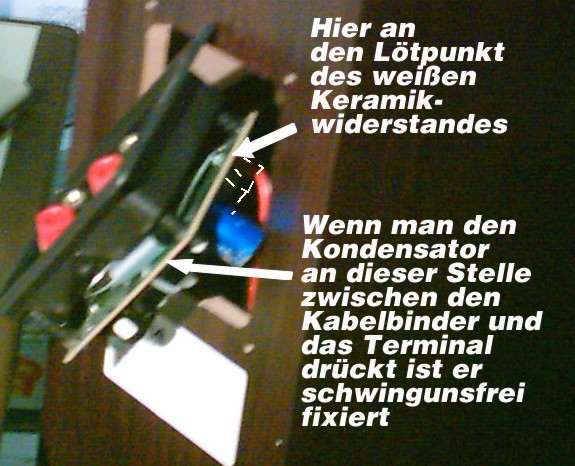

- Die andere Seite wie abgebildet an den Lötpunkt des Keramik-Widerstandes löten. Bei Bipolar-Kondensatoren ist wie der Name schon sagt die Einbaurichtung egal. Jetzt den Kondensator an bebilderter Stelle zwischen die Platine und das Terminal drücken und die Drähte etwas ausrichten. Das Terminal wieder montieren.
- Man hat nun die Möglichkeit den Lautsprecher mit der neuen Einstellung sowie mit der Werkseinstellung zu betreiben. Hierzu wird die abgenommene Goldbrücke einfach wieder angebracht. Dieses Mal aber nur unter die geöffneten Plastikmuttern plaziert, dann diese nur von Hand zudrehen. Dabei ist die Lautsprecher- Zuleitung aber mit 4mm - Lautsprechersteckern auszurüsten. Im Partybetrieb sollten die Boxen stets mit der Werkseinstellung gefahren werden.
|
